Описание контактной площадки типа «сосиска»


Описание контактной площадки типа «сосиска»

В последнем разделе таблицы «Центр»

определяется смещение центра симметрии контактной площадки относительно точки привязки.

Для того, что бы ввести новый тип контактной площадки необходимо щелкнуть мышью на ячейке [...] в таблице описания контактных площадок. Ряд дополнительных кнопок в нижнем правом углу (рис. 16) являются вспомогательными. Назначение их очевидно из названия:

Кнопка «Верно» - подтверждение выбранных контактных площадок и выход в опцию «Описание стиля разработки».

Кнопки «Удалить выделенный тип»

и «Удалить все неиспользуемые» соответственно удаляют выделенные типы контактных площадок и типы, не используемые в данном проекте (они подсвечены).

Кнопка «Справка» - дает краткие пояснения к разделу «Типы контактов».

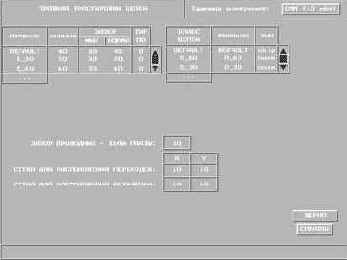

Кнопка «Классы цепей». В системе FreeStyle Router все цепи группируются в классы, трассируемые по разным правилам. Цепи, не указанные ни в одном классе, составляют класс DEFAULT (рис. 20).

Рис. 20
